當磁場的變化使得傳感器內韋根導線的磁性狀態發生改變時，韋根導線可以產生一個穩定的輸出脈沖并可被用作多圈計數器的能量來源。

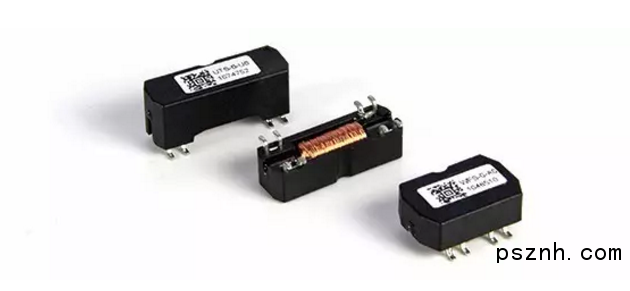

POSITAL(博思特)的韋根傳感器產品擁有長達十余年之久的基于韋根效應的多圈計數應用經驗。高性能的傳感器使用了SMD組裝技術，其可被使用中在絕對值旋轉編碼器多圈計數器或其他應用中，例如煤氣表或水表。
優勢
- 無需外界供電-無需電池
- 超長壽命
- 堅固耐用
- 無接觸部件-無機械磨損
POSITAL(博思特)的產品
- 用于多圈編碼器能量收集系統的韋根導線傳感器使用韋根效應從旋轉磁場中產生能量
- 可用于IC-Haus的iC-PMZ和iC-PMX多圈計數模塊
- 表面貼焊技術適用于回流工藝，RoHS 2.0 認證
- 提供導線到底座面距離2.5mm和5mm版本
- 170nJ平均脈沖能量的高脈沖能值
- 機器可讀的序列號提供完美的可追蹤性能
重要須知：在例如旋轉編碼器領域使用基于韋根導線傳感器的能量收集系統受到全球?qū)＠Ｗo，使用需購買準許證書。
2004：設計出第一款韋根傳感器
2006：基于韋根技術的旋轉編碼器投入大規模生產。承擔部分韋根傳感器的組裝工作(部分生產外包給合作商)。
2012：原韋根導線生產商HID停止生產。
2013：從HID獲得2條韋根導線生產線及其技術資料。同時簽署專家顧問合同確保知識產權的移交。
2014：韋根技術中心在亞琛(德國)成立，并在亞琛開始韋根導線生產。
2015：100%獨立完成韋根導線的生產組裝。
2016：年產量120000套韋根傳感器。在美國投產第二條韋根導線生產線。在亞洲設立第二條韋根傳感器組裝線。
POSITAL(博思特)的多圈編碼器自2006年起便成功使用韋根傳感器。這一能量收集系統可以產生短促而強大的電壓脈沖，即便在極低的轉速下也足夠為旋轉計數電路提供能量。這一解決方案使得多圈絕對位置測量在不借助外界電源的情況下依然穩定可靠。
韋根效應
韋根效應技術采用特殊處理帶微弱磁性的導線。約翰•韋根發現了一種使得該特制導線的磁場突然反轉的方式。當這種被稱為‘韋根導線’的特殊導線的磁場被反轉時，可以產生一個短促強大的電壓脈沖。這脈沖就被稱為韋根脈沖。
施加一個反向磁場可以改變內核的極性，并產生一個巨大的電壓尖脈沖。
當反向磁場持續增加，外殼最終會改變極性，并逐步在同方向產生較小的脈沖。
當韋根導線充滿能量后，反向磁場就會撤走。
再次引入原本的磁極，內核的磁性再次反轉并在反方向產生一個巨大脈沖。
該循環會被外殼磁性的轉換而終止。 .
