一、儀表的分類

檢測與過程控制儀表最通用的分類，是按儀表在測量與控制系統中的作用進行劃分，一般分為檢測儀表、顯示儀表、調節（控制）儀表和執行器四大類。

其中，檢測儀表根據其被測變量不同，根據化工生產五大變量可分為溫度檢測儀表、流量檢測儀表、壓力檢測儀表、物位檢測儀表和成份分析儀表。

二、測量誤差

按誤差數值表示的方法，誤差可分為絕對誤差、相對誤差和引用誤差。

1、絕對誤差＝測量值－真值。其中，真值一般無法得到，一般用約定真值（足夠多次的測量值之平均值）或相對真值（更高等級標準器或儀表的測量示值）來代替。

2、相對誤差＝（絕對誤差/儀表示值）×100%。

3、引用誤差＝（絕對誤差/儀表量程）×100%，儀表量程＝上限刻度值－下限刻度值。

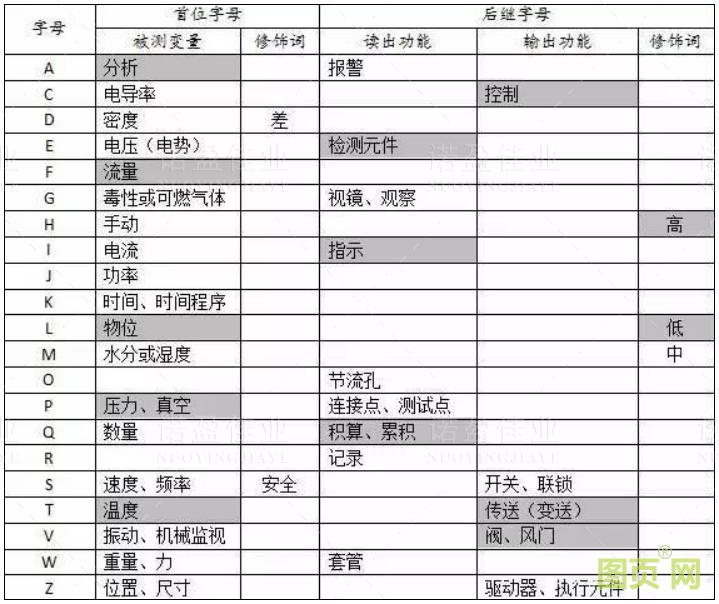

三、儀表功能字母代號（節選自HG/T 20505-2000）

儀表位號由字母代號組合和回路編號兩部分組成。第一個字母表示被測變量，后繼字母表示儀表的功能；回路編號可以按裝置或工段（區域）進行編制，一般用三位至五位數字表示。如EDIT-1230A，F(xiàn)CV-15106等。

四、壓力概念

大氣壓力，是大氣自重所產生的壓力，簡稱氣壓。絕對壓力，是以零作參考壓力的差壓。表壓力，簡稱表壓，是以環境大氣壓力作參考壓力的差壓，習慣上也稱之為壓力。真空度，是絕對壓力低于大氣壓力的表壓。

五、常用化工儀表計量單位

1、流量（Flow）：kg/h，m3/h，Nm3/h等，M=Q×ρ

2、物位（Level）：m，%等

3、壓力（Pressure）：，MPa，bar，PSI（G表壓），kgf/cm2，atm，mmHg等

4、溫度（Temperature）：K，℃，F(xiàn)

5、分析儀表（Analyse）：S/m（電導率，1/Ω·m），mV（ORP），NTU（濁度）、ppm，%等

工作中應使用國家規定的法定計量單位（國際單位制基本單位SI及其輔助單位、導出單位），不應使用工程制單位和其它非法定計量單位。因為很多進口儀表和歷史原因可能使仍用工程制單位、非法定計量單位，所以應了解其與我國法定計量單位之間的換算關系。

1bar＝105Pa，1atm（物理大氣壓）＝760mmHg＝0.101325MPa，

1kgf/cm2（工程大氣壓）＝0.098MPa，1mmH2O＝9.8Pa，

1PSI＝6.895kPa，PSI指磅每平方英寸。

六、自動控制系統

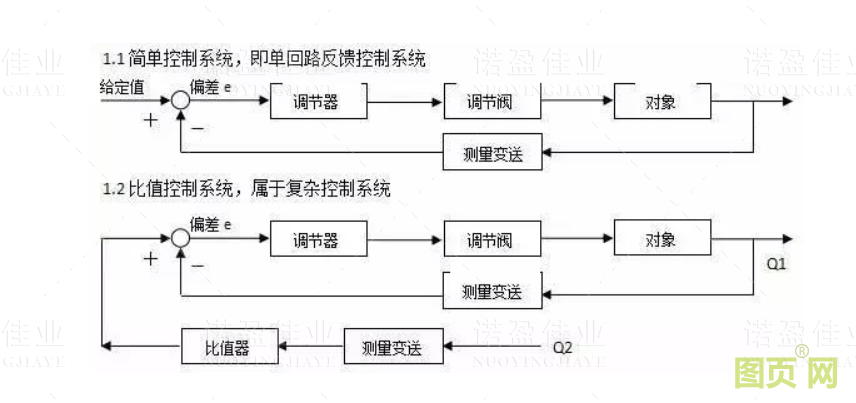

1、自動控制模型

2自動控制系統中的常用符號

SP（Setpoint）設定值，PV（Process Value）測量值，MV（Manipulate Value）輸出控制值，Direct action正作用，Reverse action反作用，A/M（Auto/Manual）手/自動切換。

P比例，輸出與偏差大小成比例，調節及時有力，但有余差；I積分時間，輸出與偏差對時間的積分成比例，可以消除余差；D微分時間，輸出與偏差變化速度成比例，有超前調節的作用。PI越小、D越大，調節作用越強，但超過臨界值時易引起系統振蕩。

七、信號報警和聯鎖系統

1、信號報警。當工藝參數超限或運行狀態異常時，以燈光或音響的形式發出報警，提醒操作人員注意并及時加以處理。報警發生時，報警信息以紅色（嚴重報警）或黃色字體閃爍，確認后報警信息停止閃爍，當故障排除后報警恢復到正常狀態，報警信息則顯示綠色。

2、聯鎖保護。是一種自動控制系統，能使有關設備按照規定的條件或程序完成操作任務，達到消除異常、防止事故的目的。

八、儀表設備的潤滑與防腐

儀表設備安裝在露天場所時，容易被大氣環境和工藝介質所侵蝕，除應認真做好日常巡檢工作，及時發現跑、冒、滴、漏等安全隱患外，還應進一步采取潤滑和防腐措施，如對連接螺栓、螺母、連接件等涂抹潤滑脂（俗稱黃油），外殼表面刷防腐漆，以延長儀表壽命。
