精 度：

0.05%

帶 寬：

-3 dB 10 Hz

轉換速率：

10 Sps

通道隔離型AD數據采集模塊

數據采集輸入通道隔離后不會產生地線環流和相互干擾

產品特點

產品特點

● 各輸入信號通道之間全隔離，隔離電壓3000VDC

● 數據采集隔離轉換成RS485/232支持Modbus RTU通訊協議

● 測量精度優于0.05%，可以程控校準模塊精度

● 信號輸入 / 輸出之間隔離耐壓3000VDC

● 低成本、小體積模塊化設計方便桌面或導軌安裝使用 程變

 ● 寬電源供電范圍：8 — 50VDC

● 可靠性高，編程方便，易于安裝和布線

● 用戶可編程設置目標模塊地址、波特率等

● 可直接根據現場數據采集顯示結果進行監控

典型應用

● 工業設備運行測量、監視和遠程控制

● 智能樓宇控制、安防工程等自動化系統監控

● RS232/485總線工業自動化系統遠程監測

● 傳感器信號隔離轉換及長線傳輸

● 模擬信號A/D轉換、調整及遠送

● 工業現場多路運行數據的獲取與記錄

● 醫療、工控產品開發

● 模擬量4-20mA/0-10V采集隔離及變送

概述

Sunyuan ISO AD系列全隔離型模擬量轉數字量產品(亞當模塊)可實現多個傳感器和主機之間的信號安全隔離和高精度數據采集、隔離轉換、監控與傳輸。產品廣泛應用于RS-232/485總線工業自動化控制系統，4-20mA / 0-10V信號測量、監視和控制，小信號的測量以及工業現場信號隔離及長線傳輸等遠程監控場合。通過軟件的配置，可接入多種傳感器類型，包括電流輸出型、電壓輸出型等等。 ISO AD系列產品按工業標準設計制造，各輸入通道之間信號完全獨立隔離（不共地）。每一路獨立通道中信號輸入 / 輸出之間也是隔離的，隔離電壓3KVDC，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+80℃。 產品內部包括模擬信號隔離放大器、電源隔離，信號隔離、線性化，A/D轉換和RS-485串行通信等模塊。每個串口最多可接256只ISO AD系列模塊，通訊方式采用ASCII碼字符通訊協議或MODBUS RTU通訊協議，其指令集兼容于ADAM模塊，波特率可由用戶設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于主機編程。 ISO AD系列AD產品是基于單片機的智能監測和控制系統，所有用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

                        圖1 ISO AD 02A 兩通道隔離型AD數據采集模塊產品原理框圖

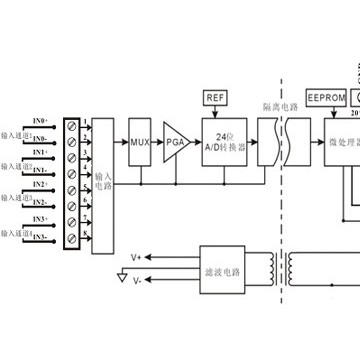

     圖2 ISO AD 04A 四通道隔離型AD數據采集模塊產品原理框圖

ISO AD02/4A功能簡介

ISO AD02/4A通道隔離型AD數據采集模塊，可用來測量輸入回路完全獨立的兩路(或四路)的電流或電壓信號，各數據采集輸入通道隔離后不會產生地線環流和相互干擾，滿足工業現場過程控制高可靠性能需要。 模擬信號輸入，24位采集精度，產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。具體電流或電壓輸入量程請看產品選型，測量兩路信號時兩路輸入選型必須相同。 1、 通訊協議 通訊接口： 1路標準的RS-485通訊接口和1路標準的RS-232通訊接口。 通訊協議： 支持兩種協議，ASCII字符協議和MODBUS RTU通訊協議。可通過編程設定使用那種通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。 數據格式：10位。1位起始位，8位數據位，1位停止位。 通訊地址：（00H-FFH）和波特率（300、600、1200、2400、4800、9600、19200、38400bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。 2、 抗干擾 可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

通用參數

(typical @ +25℃，Vs為24VDC)

輸入類型： 電流輸入 / 電壓輸入

精 度： 0.05%

輸入失調： ±0.1 uA/℃

溫度漂移： ±15 ppm/℃ (±30 ppm/℃, 最大)

輸入電阻： 50Ω (4-20mA/0-20mA/0-±20mA電流輸入)

                  100Ω (0-10mA/0-±10mA電流輸入)

                  1KΩ (0-1mA/0-±1mA電流輸入)

                   大于1MΩ(電壓輸入)

帶 寬： -3 dB 10 Hz

轉換速率： 10 Sps

共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）

常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）

輸入端保護： 過壓保護，過流保護

通 訊： 協議 RS-485 或 RS-232 ASCII碼字符協議 和 MODBUS RTU通訊協議

           波特率（300、600、1200、2400、4800、9600、19200、38400bps）可軟件配置

             地址（00H~FFH）可軟件配置

通訊響應時間：100 ms 最大

工作電源： +8 — 50 VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗： 小于1W

工作溫度： - 45 — +80℃

工作濕度： 10 — 90% (無凝露)

存儲溫度： - 55 — +85℃

存儲濕度： 10 — 95% (無凝露)

隔離耐壓： 輸入 / 輸出 或通道間 之間： 3KVDC，1分鐘，漏電流 1mA  其中輸出和電源共地。

耐沖擊電壓： 3KVDC， 1.2/50us(峰值)

外形尺寸： 123 mm x 70 mm x 30mm

模塊校準

校準必須在ASCII字符通訊協議下進行。Modbus協議下不支持校準。 產品出廠時已經校準，用戶無需校準即可直接使用。使用過程中，用戶也可重新校準模塊。在校準時，模塊需要輸入合適的信號，不同的輸入范圍需要不同的輸入信號。  為了提高校準精度，建議使用以下設備來校準： 1、一個輸出穩定，噪聲很低的直流電壓/電流信號源 2、一個5位半或更高精度的電壓/電流測量儀表監測輸入信號的準確性  校準過程 1. 選擇要校準的輸入通道，按照模塊的輸入范圍接上對應的輸入信號。 2. 其中ISO AD02/4A模塊零點在輸入0時校準，滿度在輸入滿度的120%時校準。例如4-20mA輸入時，校準零點時輸入0mA，校準滿度時輸入24mA.（0-5V輸入時，校準零點時輸入0V，校準滿度時輸入6V）。 3. 給模擬輸入模塊需要校準的通道輸入零點信號，通常為0mA或0V。 4. 待信號穩定后，向模擬輸入模塊發送 偏移校準 $AA1N 命令(N代表當前正在校準的通道代號，0或1)。 5. 給模擬輸入模塊需要校準的通道輸入滿度的120%的電流或電壓信號。 6. 待信號穩定后，向模擬輸入模塊發送增益校準 $AA0N 命令(N代表當前正在校準的通道代號，0或1)。 7. 校準完成
