精度、線性度誤差等級：

0.1，0.2級

回 差：

< 0.5%

絕緣電阻：

≥20M?

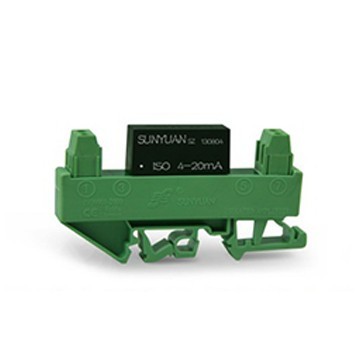

Sunyuan超小體積、低成本、高精度標準DIN35導軌安裝隔離放大器是一種將工業現場傳感器、PLC模擬信號（4-20mA/0-20mA/0-10mA）隔離后按比例輸出（4-20mA/0-20mA/0-10mA）的電流環路隔離器。產品內部包括輸入信號干擾抑制濾波電路，信號調制電路，信號隔離電路和輸出解調濾波電路等。輸入及輸出側寬爬電距離及內部隔離措施使該系列產品可以實現信號輸入與信號輸出之間隔離電壓 3KVDC。  DIN （1X1 / 2X2 / 3X3） ISO 4-20mA系列模擬信號隔離器使用非常方便，免零點和增益調節。廣泛應用在工業控制系統中多路模擬信號輸入輸出控制，系統內部通過DSP、PLC的DA轉換輸出信號來顯示和控制其它裝置的可調輸出，工業現場多通道傳感器、PLC（4-20mA/0-20mA/0-10mA）的電流環路隔離等。

產品特點

● 低成本、小體積,高精度標準DIN35導軌安裝

● 無需外接電位器等其它元件，免零點和增益調節

● 一路、二路、三路4-20mA/0-20mA隔離（失真度<0.2%）

● 全量程內極高的線性度（非線性度<0.2%）

● 各通道之間、信號輸入與輸出之間 3KVDC全隔離

● 低阻抗（整體壓降<2V），無需外接元件和工作電源

● 4-20mA信號超寬范圍電壓（8.5~28VDC）輸入

● 頻率響應（小信號帶寬）：2KHZ（Io=20mA）

● 工業級溫度范圍: - 25℃ ~ + 70℃

典型應用

● 工業現場4-20mA電流環路隔離及長線傳輸

● PLC、DCS輸入通道間信號采集隔離防竄擾

● 多個傳感器之間地線干擾抑制

● 儀器儀表信號與傳感器間可靠收發監控

● 模擬信號數據采集隔離與長線無失真?zhèn)鬏?/p>

● 電力儀器儀表、醫療設備監控隔離安全柵

● 軌道交通直流高壓監控6KV隔離安全柵

產品選型舉例

例1： 三路兩線無源4-20mA 信號隔離器；DIN35導軌安裝，信號輸入：4-20mA； 信號輸出：4-20mA；  產品型號： DIN 3X3 ISO 4-20mA

例2： 兩路兩線無源0-20mA 信號隔離器；DIN35導軌安裝，信號輸入：0-20mA； 信號輸出：0-20mA；  產品型號： DIN 2X2 ISO 4-20mA

產品最大額定值 （長期在最大額定值環境下工作影響產品使用壽命，超過最大值會出現不可修復的損壞。）

Continuous Isolation Voltage （持續隔離電壓） 3KVDC/rms

PW（電源電壓輸入范圍） -------------

Junction Temperature （工作環境溫度） - 45℃ ~ + 85℃

通用參數

精度、線性度誤差等級 ---------- 0.1，0.2級                                            回 差 ---------- < 0.5%

輔助電源---------- 無                                                                             隔 離 ---------- 信號輸入與輸出

工作溫度---------- -20 ~ +70℃                                                             絕緣電阻 ---------- ≥20M?

工作濕度---------- 10 ~ 90% (無凝露)                                                     耐 壓 ---------- 3KVDC(60HZ / S)，漏電流 1mA

存儲溫度---------- -20 ~ +70℃                                                               耐沖擊電壓---------- 3KVDC， 1.2/50us(峰值) 存

儲濕度---------- 10 ~ 95% (無凝露)
