行業背景
智能門鎖是指區別于傳統機械鎖的基礎上改進的，在用戶安全性、識別、管理性方面更加智能化的鎖具。智能門鎖是門禁系統中鎖門的執行部件。隨著物聯網和智能家居的普及，作為智能家居入口級產品，智能門鎖市場近年來增速十分驚人。
目前酒店、公寓、民宿等已經開始開始批量采用智能門鎖。據統計，2017年全國智能鎖產銷800萬套，產值超百億元。預計在未來的5-10年內，隨著家庭智能門鎖的批量采用，我國智能門鎖的總需要量將會超過3000萬套裝，行業總產值將會突破1000億元大關，市場的普及率將會大大提高。智能門鎖上的應用的部件也會出現大幅增長，下面重點說一下智能門鎖上用的磁傳感器。
磁傳感器
通常智能門鎖要通過磁傳感器部件，來判斷門的開關和鎖的狀態，進行相應的操控和處理，再將門鎖的狀態信息上傳到網絡。整套系統MCU處理器、控制部件、電機等執行部件必不可少，所有的部件都需要供電，因為門作為一個獨立的部分，只能電池供電，因為成本和空間的要求，電池的容量不會很大，這就對所有部件的耗電提出很高的要求。磁傳感器第一個應用就是喚醒，為了省電，整個系統通常處于休眠的狀態，只有在有在門鎖的狀態發生改變后才對系統進行喚醒，通常的喚醒的方式是門把手和滑蓋的喚醒方式，當把手和滑蓋有動作的時候，系統會喚醒，進入工作狀態。處理完畢后再次進入休眠的狀態。磁傳感器第二個應用就是檢測門的開關狀態。

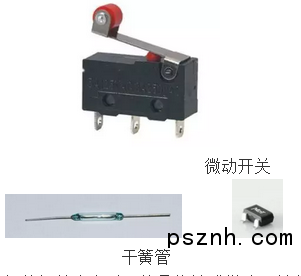

智能門鎖大多采用的是接觸式微動開關和非接觸式磁開關，微動開關是機械開關，體積大，有勞損問題，故障率高。非接觸式磁開關主要有干簧管、霍爾開關和磁阻開關。干簧管的優點是純機械開關，沒有功耗，但不利于焊接，還有一個致命的問題因為門的開關造成的震動和沖擊，導致干簧管易碎，為了保護干簧管，采用灌膠塑封的方案，這樣體積大，成本高，而且干簧管大多采用進口的器件，價格貨期很不穩定，漲價和缺貨是一種趨勢。霍爾開關也有在用，霍爾開關是一款芯片，根據霍爾的工作原理，霍爾工作就要mA級的電流，為了省電采用分時供電的方式，通常是霍爾開關的供電腳和狀態輸出腳分別連接在MCU的兩個I0上，MCU通過定時的方式給霍爾開關的供電腳供電，延時一會后等霍爾開關的輸出狀態穩定后在讀取其狀態。此種方式，MCU不能做到真正的休眠，定時的喚醒等待采集數據，第一控制程序復雜，MCU和霍爾開關在工作時間內功耗很大，頻繁的上電會給霍爾開關帶來沖擊，存在安全隱患。
TMR磁傳感器
多維科技推出TMR磁阻傳感器，給智能門鎖行業帶來了最為適合的TMR1302超低功耗磁開關。TMR磁阻傳感器采用最新一代隧道磁電阻技術，具有體積小，極低的功耗和極高的頻響和靈敏度。實時供電TMR1302 功耗1.5uA,TMR1362最低能做到200nA,即解決了干簧管焊接不便、易碎和成本高的問題，也解決了霍爾控制復雜功耗高的問題。因為TMR磁阻功耗低，實時工作，不用MCU定時的輪詢的方式，可以采用中斷的方式，操作跟簡單，而且更省電，是智能門鎖磁開關的最佳選擇。
多維科技TMR磁阻傳感器，已經批量生產多年，廣泛應用于工業、三表、消費電子、白色家電和物聯網等行業，并得到廣泛的認可。
