1.壓力變送器是什么工作原理？怎么接線？
原理說明：
原理說明：

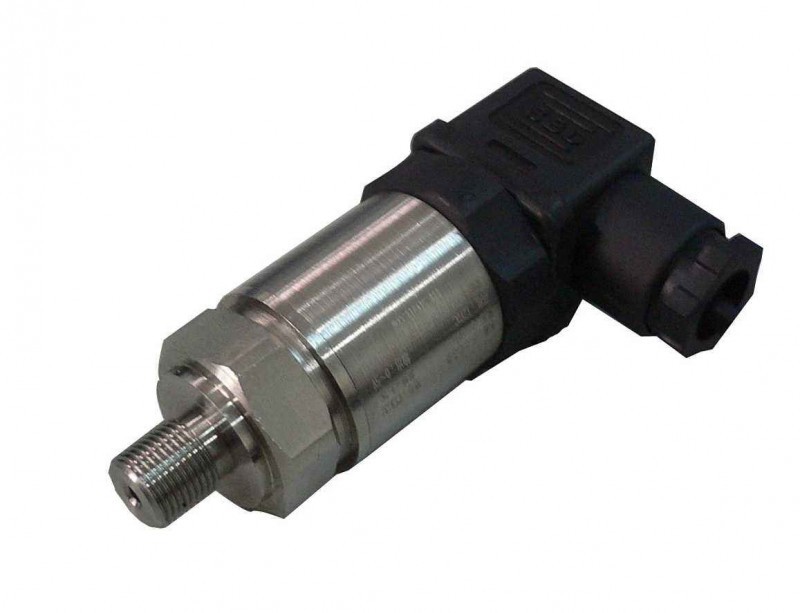

用途：壓力變送器主要用于測量氣體、液體和蒸汽的壓力、負壓和絕對壓力等參數，然后將其轉換成4-20mA.DC信號輸出。
壓力變送器包括GP型（表壓力）和AP型（絕對壓力）兩種類型。GP和AP型與智能放大板結合，可構成智能型壓力變送器，它可以通過符合HART協議的手操器相互通訊，進行設定和監控.GP型壓力變送器的δ室,一側接受被測壓力信號，另一側則與大氣壓力貫通，因此可用于測量表壓力或負壓.Ap型絕對壓力變送器的δ室一側接受被測絕對壓力信號，另一側被封閉成高真空基準室，它可以測量排氣系統、蒸餾塔、蒸發器和結晶器等的絕對壓力！
原理：常用的有電容式、諧振梁式、擴撒硅等幾種原理！
電容式壓力變送器主要有實現壓力\電容轉換的容室敏感元件及將電容轉換成二線制4-20mA電子線路板組成！當過程壓力從從測量容室的兩側（或一側）施加到隔離膜片后，經硅油灌充液傳至容室的中心膜片上，中心膜片是個邊緣張緊的膜片，在壓力的作用下，產生相應的位移，該位移形成差動電容變化！并經過電子線路板的調節、震蕩和放大！轉換成4-20mA信號輸出！輸出電流與過程壓力成正比！
2.壓力變送器取壓點怎么選？
壓力變送器壓力測量的準確性在很大程度上取決于變送器、測量管和取壓部件的正確安裝。
壓力變送器壓力測量的準確性在很大程度上取決于變送器、測量管和取壓部件的正確安裝。
壓力變送器廠家
在某些場合，壓力變送器可直接安裝在工藝管道上，無需另設支架，在工藝管道上直接安裝的條件是工藝過程溫度和環境溫度都應符合變送器的使用條件。壓力取源部件在水平和傾斜工藝管道上安裝時，取壓點的位置應遵循以下規則：
1、測量氣體壓力時，取壓點應在工藝管道的上半部。
2、測量液體壓力時，取壓點應在工藝管道的下半部與工藝管道的水平中心線成0°~45°夾角的范圍內。
3、測量蒸汽壓力時，取壓點取在工藝管道的上半部以及下半部與工藝管道水平中心線成0°~45°夾角的范圍內。
4、壓力取源部件的安裝位置，應選擇在工藝介質流束穩定的管段。
5、壓力取源部件與溫度取源部件在同一管道上時，壓力取源部件應安裝在溫度取源件的上游側。
6、壓力取源部件的端部不應超出工藝設備和工藝管道的內壁。
7、在垂直工藝管道上測量帶有灰塵、固體顆粒或沉淀物等混濁介質的壓力時，取源部件應傾斜向上安裝，與水平線的夾角應大于30°，在水平工藝管道上宜順流束成銳角安裝。
8、壓力變送器安裝位置應光線充足，操作和維護方便，不宜安裝在振動、潮濕、高溫、有腐蝕性和強磁場干擾的地方。
9、壓力變送器安裝位置應盡可能靠近取源部件。測量低壓的變送器的安裝高度宜與取壓點高度一致，尤其是測量液體介質和可凝性氣體介質。
10、測量氣體介質壓力時，變送器安裝位置宜高于取壓點，測量液體或蒸汽壓力時，變送器安裝位置宜低于取壓點，目的在于減少排氣、排液附加設施。
壓力變送器安裝方式除直接安裝于工藝管道上的方式外，通常為分離安裝方式，可在現場制作立柱支架，采用U形螺栓卡設，也可采取墻板支架安裝方式，無論何種安裝方式，壓力變送器應垂直安裝，儀表接線盒的電纜入口不應朝上。
3.壓力變送器選型要注意事項？
3.壓力變送器選型要注意事項？
第一：確認測量壓力的最大值壓力變送器時，要充分考慮壓力范圍，精度與其穩定性。
第二：確定所測量的介質.
變送器選型時，我們要考慮的是壓力變送器所測量的介質,黏性液體、泥漿會堵上壓力接口，溶劑或有腐蝕性的物質會不會破壞壓力變送器中與這些介質直接接觸的材料，以上這些因素將決定是否選擇直接的隔離膜及直接與介質接觸的材料。
一般的壓力變送器的接觸介質部分的材質采用的是316不銹鋼,如果你的介質對316不銹鋼沒有腐蝕性,那么基本上所有的壓力變送器都適合你對介質壓力的測量。如果你的介質對316不銹鋼有腐蝕性，那么我們就要采用化學密封,這樣不但起到可以測量介質的壓力,也可以有效的阻止介質與壓力變送器的接液部分的接觸,從而起到保護壓力變送器,延長了壓力變送器的壽命。
第三：確定變送器的精度。
決定變送器精度的有，非線性，遲滯性，機電商務網非重復性，溫度、零點偏置刻度，溫度的影響。但主要由非線性，遲滯性，非重復性，精度越高，價格也就越高。
每一種電子式的測量計都會有精度誤差的,但是由于各個國家所標的精度等級是不一樣的,比如,中國和美國等國家標的精度是傳感器在線度最好的部分,也就是我們通常所說的測量范圍的10%到90%之間的精度；而歐洲標的精度則是線性度最不好的部分,也就是我們通常所說的測量反的0到10%以及90%到100%之間的精度。如歐洲標的精度為1%,則在中國標的精度就為0.5%。
第四：變送器溫度范圍的確定。
通常一個變送器會標定兩個溫度范圍，即正常操作的溫度范圍和溫度可補償?shù)姆秶Ｕ２僮鳒囟确秶侵缸兯推髟诠ぷ鳡顟B(tài)下不被破壞的時候的溫度范圍，在超出溫度補范圍時，可能會達不到其應用的性能指標。
溫度補償范圍是一個比操作溫度范圍小的典型范圍。在這個范圍內工作，變送器肯定會達到其應
有的性能指標。溫度變從兩方面影響著其輸出，一是零點漂移；二是影響滿量程輸出。如：滿量程的+/-X%/℃，讀數的+/-X%/℃，在超出溫度范圍時滿量程的+/-X%，在溫度補償范圍內時讀數的+/-X%，如果沒有這些參數，會導至在使用中的不確定性。變送器輸出的變化到度是由壓力變化引起的，還是由溫度變化引起的。溫度影響是了解如何使用變送器時最復雜的一部分。
第五：確定變送器的輸出信號。
輸出的信號，選擇怎樣的輸出取決于多種因素，包括變送器與系統控制器或顯示器間的距離，是否存在“噪聲”或其他電子干擾信號。是否需要放大器，放大器的位置等。
對于許多變送器和控制器間距離較短的OEM設備，采用mA輸出的變送器最為經濟而有效的解決方法，如果需要將輸出信號放大，最好采用具有內置放大的變送器。對于遠距離傳輸出或存在較強的電子干擾信號，最好采用mA級輸出或頻率輸出。如果在RFI或EMI指標很高的環境中，除了要注意到要選擇mA或頻率輸出外，還要考慮到特殊的保護或過濾器。
目前由于各種采集的需要,現在市場上萬鼎的壓力變送器的輸出信號有很多種,主要有4-20mA,0-
20mA,0-10V,0-5V等等,但是比較常用的是4-20mA和0-10V兩種,在我上面舉的這些輸出信號中,只有
4-20mA為兩線制,我們所說的輸出為幾線制不包含接地或屏蔽線,其他的均為三線制。
