繼MD系列后，超高溫單晶硅表壓、差壓、絕壓傳感器芯片（HMD系列）實現全量程批量生產啦
半導體硅材料在150℃之上，其漏電流會指數級增大，從而導致其電特性無法實現規律變化，也正是因此超過150℃以上的硅材質MEMS傳感器一直為行業中的難點。
德爾森公司采用將SOI（絕緣體硅薄膜）技術與MEMS技術巧妙結合的方式，有效的解決了高溫下硅傳感器的漏電流問題，傳承上一代MD系列芯片的3D刻蝕結構，依然延續了其超高過壓性能與高穩定性。
獨特的PVD工藝，使傳感器芯片在高溫下依然擁有優異的靜壓特性與長期穩定性，使該傳感器芯片完全具備軍工品質的壓力與差壓測量。

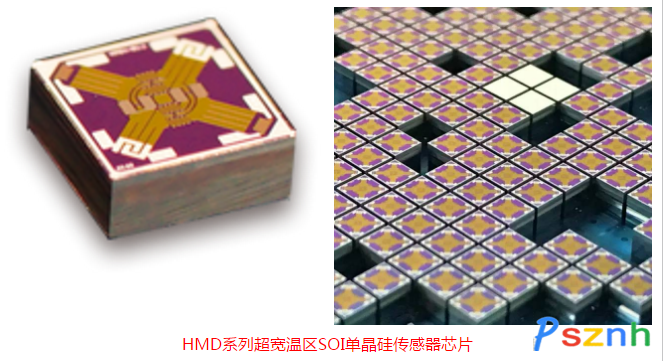

德爾森HMD系列單晶硅傳感器芯片的特性：
■ 標準量程
10kPa、40kPa、400kPa、4MPa、40MPa五個標準量程。
■ 優異的過壓性能
10kPa芯片過壓達2.5MPa（250倍過壓）
40kPa芯片過壓達4MPa（100倍過壓）
■ 超寬溫區工作溫度：-196℃~350℃
■ 兩種硅基厚度選擇（1.0mm，2.5mm），滿足多種應用。
■ 超高橋阻：30kΩ
30kΩ超高橋阻保證輸出信號在超寬溫區內的超高信噪比，同時微小的零點偏移，極佳溫度特性。
HMD系列芯片的量產，填補了我國工業級MEMS高溫區型單晶硅傳感器芯片無法自主研發與制造的空白，解決了我國高端傳感器芯片難點，打破了德美日壟斷。共享技術，提升國際地位，德爾森使命所在！我等莘莘學子使命所在！
科技改變世界，追求不斷卓越，德爾森，我們在路上！
