信號輸入：

4-20mA,0-20mA.0-3.3V,0-5V,0-10V

工作電源：

9-36V/5V/12V/15V/24V

信號輸出：

4-20mA,0-20mA.0-3.3V,0-5V,0-10V

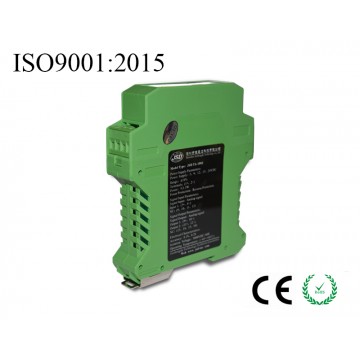

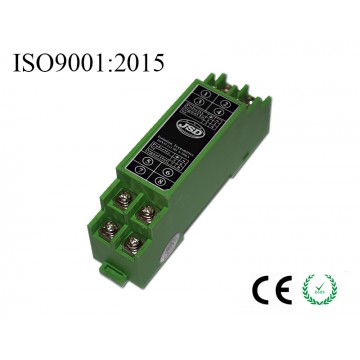

  模擬量隔離變送器
模擬量隔離變送器是捷晟達科技(JSD科技)推出的系列隔離變送器,該模擬量隔離變送器有一進一出,一進二出,一進三出,一進四出,二進二出,三進三出系列模擬量隔離變送器,型號分別為:JSD TA-1001D,JSD TA-1001,JSD TA-1002,JSD TA-1003,JSD TA-1004,JSD TA-2002,JSD TA-3003系列,我們現在分別介紹下各系列模擬量隔離變送器參數特點等
特征：
◆小體積,低成本,標準 DIN35mm 導軌安裝方式
◆三端隔離（輸入、輸出、工作電源間相互隔離）
◆高精度等級（0.1% F.S,0.2% F.S）
◆高線性度（0.1% F.S）
◆高隔離耐壓（3000VDC/60S）
◆極低溫度漂移(100PPM/℃）
◆工業溫度范圍( -45~+85 ℃）
◆產品性能可靠（MTBF＞50 萬小時）
◆工作電源(5/12/15/24 或 9~36)VDC 等單電源供電
◆標準信號選擇(0-5V/0-10V/0-10mA/0-20mA/4-20mA 等多選)
應用：
◆直流電流/電壓信號的隔離、轉換及放大
◆工業現場信號隔離及遠程長線無失真?zhèn)鬏?nbsp;
◆模擬量信號地線干擾抑制
◆4-20mA/0-20mA/0-10mA/0-5V/0-10V/0-10V 等傳感器信號的隔離、變換及遠傳
◆儀器儀表與傳感器信號收發
◆電量隔離測控的工業現場
◆電力監控、醫療設備隔離安全柵
◆克服各種設備之間的干擾并對模擬量信號 采集、隔離、變換及遠傳
深圳捷晟達科技(JSD 科技)的 JSD TA-1001D 系列為單通道小體積低成本的模擬量隔離變送器,是將輸入與輸出之間電氣絕緣的模擬信號進行變換、放大、隔離、遠傳的小型設備,接收現場儀表的各種模擬量信號輸入,通過該隔離變送器進行信號變換采集,以標準模擬量信號的形式或者用戶指定的特殊的模擬量信號傳輸?shù)娇刂剖摇LC、 PC 及 DCS 系統。產品的輸入、輸出、工作電源間相互隔離,隔離電壓高達 3000VDC,廣泛應用于電量隔離測控 的工業現場、電力監控、電子設備、模擬量隔離及采集等方面廣泛應用。該隔離器采用光耦隔離技術,相比電磁隔 離變送器具有更好的抗 EMC電磁干擾能力,滿足工業現場的隔離需求,產品為國際標準DIN35mm安裝方式,方便用 戶直接接線使用。 如需一進二出隔離變送器, 一進三出隔離變送器, 一進四出隔離變送器, 二進二出隔離變送器, 三進三出隔離變送器請分別請選購 JSD TA-1002 系列; JSD TA-1003 系列; JSD TA-1004 系列; JSD TA-2002 系列或 JSD TA-3003 系列,交流供電請選購 JSD TA-X50X 系列,兩線制隔離變送器請選購:JSD TA-1021D 系列,三線制隔離 變送器請選購:JSD TA-1031D 系列)

概述：
捷晟達科技(JSD 科技)的 JSD TA-1001 系列模擬量信號隔離變送器,是將輸入與輸出之間電氣絕緣的模擬信號 進行變換、放大、隔離、遠傳的小型儀器設備，接收現場儀表的各種模擬量信號輸入,通過該隔離變送器進行信號 變換采集,以標準模擬量信號的形式或者用戶指定的特殊的模擬量信號傳輸?shù)娇刂剖摇LC、PC 及 DCS 系統。產 品的輸入、輸出、工作電源間相互隔離，隔離電壓高達 3KVDC,在電量隔離測控的工業現場、電力監控、電子設 備、模擬量隔離及采集等方面廣泛應用。該隔離器采用光耦隔離技術,相比電磁隔離變送器具有更好的抗 EMC 電磁 干擾能力,滿足工業現場的隔離需求,安裝方式采用國際標準 DIN35mm 設計,方便用戶直接接線使用。(如現場需交 流供電請選 JSD TA-1501 系列,如給傳感器,變送器提供 24VDC 電源請選購 JSD TA-1021 系列,需多路信號隔離轉 換請選 JSD TA-2002 系列；JSD TA-3003 系列)

產品概述：
深圳捷晟達(JSD 科技)的 JSD TA-1002 系列單輸入雙輸出(一進二出)模擬量信號隔離變送器,是將輸入與輸出 之間電氣絕緣的模擬信號進行變換、放大、隔離的小型儀表設備,接收現場儀表的各種模擬量信號輸入,通過模擬 量信號隔離變送器進行信號變換調理,以標準模擬量信號的形式或者用戶指定的特殊的模擬量信號傳輸?shù)娇刂剖摇?PLC 及 DCS 系統。本產品的輸入、輸出、工作電源間相互隔離,采用新型隔離措施不但使輸入、輸出、工作電源間隔離,也使該設備通道之間相互隔離,隔離電壓高達 3000VDC,該產品在電量隔離測控的工業測現場、電力監 控、醫療電子設備、模擬量信號隔離及采集等方面廣泛應用。該隔離變送器采用新型光耦隔離技術,比磁電隔離變送器具有更強的抗 EMC 電磁干擾的特性，免增益及零點調節、溫飄特性小和線性度好,適合在震動,潮濕的工業現場,國際標準 DIN35mm 安裝方式,方便用戶安裝等特點, (如現場需交流供電請選擇 JSD TA-1502 系列,如現場 的傳感器,變送器需本設備提供24VDC電源時請選購兩線制隔離變送器JSD TA-1022系列或三線制隔離變送器JSD TA-1032 系列)。

特征：
◆薄體積，低成本，國際標準 DIN35mm 導軌安裝
◆四端隔離（輸入、輸出、工作電源及通道間相互隔離)
◆高精度等級（0.1% F.S，0.2% F.S)
◆全量程范圍(＜0.2% F.S)
◆高隔離耐壓(3000VDC/60S)
◆極低溫度漂移(100PPM/℃)
◆工業溫度范圍(-45~+85 ℃)
◆產品性能可靠(MTBF＞50 萬小時)
◆寬范圍工作電源設計(8-50V 電源工作范圍,也可選擇 5VDC/12VDC/15VDC/24VDC 單電源供電)
◆國際標準信號選擇(0-5V/0-10V/1-5V/4-20mA 多選)
應用：
◆直流電流/電壓信號的隔離、轉換、放大及分配
◆工業現場信號隔離及遠程長線無失真?zhèn)鬏敺峙?nbsp;
◆模擬量信號地線干擾抑制及模擬量隔離、采集、 變換及遠傳
◆4-20mA/0-20mA/0-5V/0-10V/0-3.3V/0-10mA 1-5V 等傳感器信號的隔離、變換及遠傳
◆儀器儀表與傳感器信號收發
◆電量隔離測控的工業現場
◆電力監控、醫療設備隔離安全柵
◆克服各種儀器儀表設備之間的干擾
◆模擬量信號一分為二信號遠傳無失真分配功能
選型舉例：
例 1：輸入通道 1：4-20mA； 輸出通道 1:4-20mA； 輸出通道 2:4-20mA； 工作電源:24VDC； 產品型號：JSD TA-1002-D11
例 2：輸入通道 1：0-10VDC； 輸出通道 1:0-5VDC； 輸出通道 2:0-5VDC； 工作電源：12VDC 產品型號：JSD TA-1002-234
例 3：輸入：0-20mA； 輸出通道 1:4-20mA； 輸出通道 2:4-20mA；輸出通道 3:4-20mA； 輸出通道 4:4-20mA；工作電源:24VDC；產品型號：JSD TA-1004-C11
例 4：輸入：4-20mA； 輸出通道 1:0-5VDC； 輸出通道 2:0-5VDC；輸出通道 3:0-5VDC； 輸出通道 4:0-5VDC；工作電源：12VDC；產品型號：JSD TA-1004-D34
