第1年
- 頻率：
- 120GHz
- 安裝方式：
- 螺紋/ 法蘭對裝
- 波束角：
- 3°
高頻雷達物位計、雷達液位計簡介 調頻連續波雷達液位計

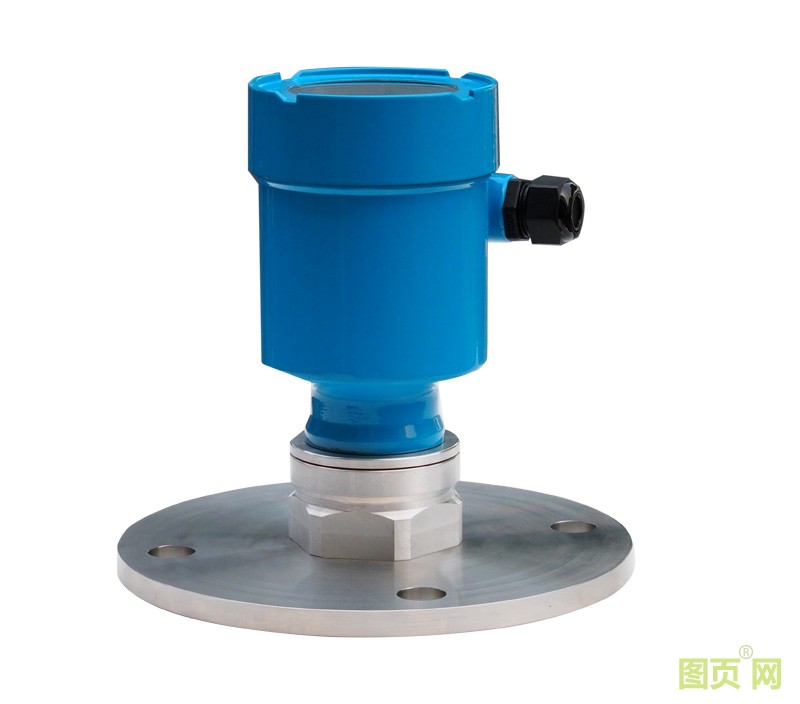

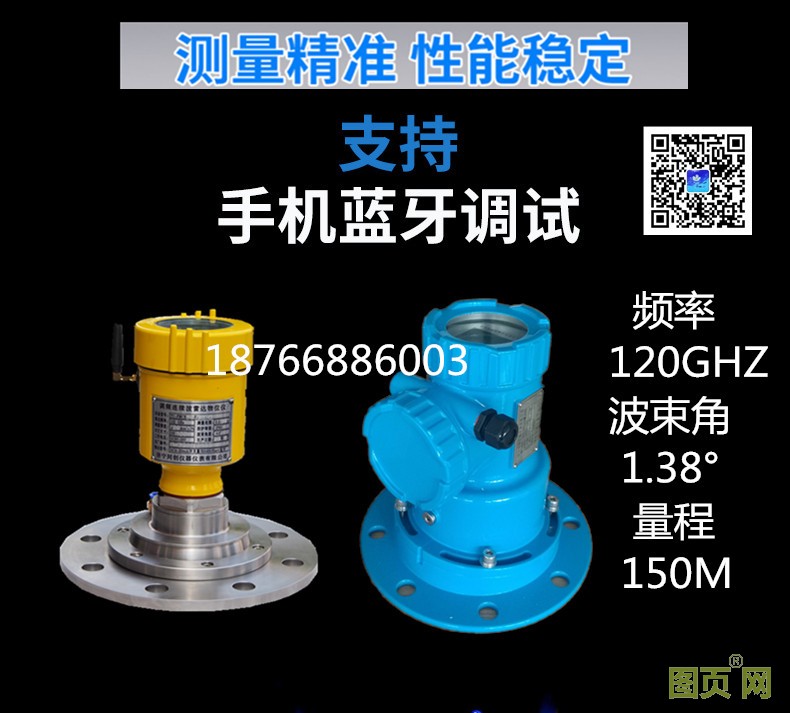

TC-FMCR15F-ZB、TC-FMCR30F-ZB系120G調頻連續波雷達液位計，采用調頻連續波（FMCW）雷達技術原理研制而成。本設備采用鋁合金的設計方式，設備堅固耐用又不失輕便，具有非常好的適應性及抗干擾能力。
該設備主要用于液位的測量，現場顯示及數據上傳等。雷達液位計接口豐富，具有4~20mA電流輸出及HART協議，具有RS485數字接口，藍牙功能及開關量等。選配集成GPRS無線傳輸模塊，可方便實現無線傳輸與多終端數據查看。120G高頻雷達式物位、液位測量?jī)x表，輸出4-20mA模擬信號，測量量程可達70米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于：反應釜或固體料倉非常復雜的測量條件。
高頻雷達物位計、雷達液位計特點
● 采用先進的非接觸式測量
● 采用極其穩定的材料制造
● 測量液體、固體介質的物位
● 可以測量所有介電常數＞1.8的介質
● 測量范圍可根據客戶要求定制
● 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
● 4…20mA輸出或數字型信號輸出
● 分辨率1mm● 不受噪音、蒸汽、粉塵、真空等工況影響
● 不受介質密度、粘稠度和溫度的變化的影響
● 過程壓力可達4MPa● 過程溫度可達350℃ 1.3測量原理高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和*的測量。 即使工況比較復雜的情況下，存在虛假回波，用*新的微處理技術和調試軟件也可以準確的識別出物位的回波。
雷達物位計電流輸出即可接四線制集控系統，也可接二線制集控系統。
