精度、線性度誤差等級：

0.1，0.2級

回 差：

< 0.5%

隔 離：

信號輸入與輸出

 有源負載兩線制4-20mA隔離控制器ICISO 4-20mA-E 可用有源信號調控PLC、DCS電流環路中的有源負載
產品特點
● 無需外接電源，兩線制信號回路供電輸出方式
● 有源4-20mA 信號采集電壓（5 ~ 32V）超寬范圍輸入
● 4-20mA量程內高精度（0.1級、0.2級）  4-20mA 信號傳輸高線性度（非線性度誤差<0.1%）
● 有源4-20mA 信號采集輸入，輸入與輸出3KV隔離
● 有源信號輸入，輸出可以控制電流環回路中的有源負載

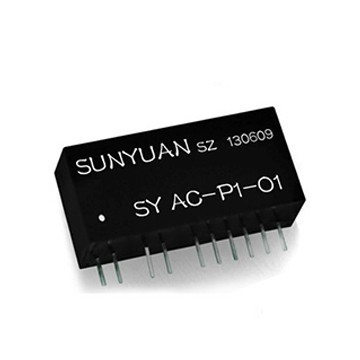

● SIP 12Pin超小體積，UL94V-0標準阻燃封裝
● 工業級溫度范圍: - 45℃ ~ + 85℃

典型應用
● 兩線制有源負載信號匹配及控制
● PLC、DCS現場模擬信號隔離、采集
● 地線環流隔離及干擾抑制
● 傳感器信號與模擬量輸入輸出接口匹配
● 傳感器4-20mA信號采集隔離、調理及傳輸
● 模擬信號數據采集隔離與長線無失真傳輸
● 電力儀器儀表、醫療設備監控隔離安全柵


概述
SunYuanSIP12 Pin封裝的兩線制4-20mA 信號隔離調理控制IC：ISO 4-20mA-E，是一種兩線制有源傳感器4-20mA 信號隔離調理器，屬于ISO 4-20mA系列的產品。可以將輸入有源4-20mA電流信號轉換成隔離的無源控制信號輸出，控制二線制供電（防爆方式）4-20mA電流環路。實現傳感器信號采集與模擬量輸入接口有源負載的匹配，有效解決了采集有源4-20mA電流信號與二線制電流環供電回路接收口電源沖突問題。ISO 4-20mA-E采用高效能的回路竊電技術，使IC無需獨立電源供電。而采用兩線制回路供電輸出方式可省掉兩根電源線，大大簡化了用戶的設計，降低用戶布線成本。該IC內部包含有電流信號調制解調電路、信號耦合隔離變換電路等。很小的輸入等效電阻，使該IC能夠從傳感器輸出回路中采集到電流信號的電壓值達到超寬范圍（5~32VDC），以滿足用戶無需外接輔助電源而實現信號遠距離、無失真傳輸的需要。ISO 4-20mA-E輸出是針對24VDC和取樣電阻（二線制儀表）相串聯的二線制供電回路來設計的，同當前工業現場常用的模擬量輸入接口板（上位機）、PLC、DCS或其他儀表含有有源負載的模擬量輸入端口相匹配。產品能滿足工業級寬溫度、潮濕、震動的現場惡劣環境要求，使用非常方便，只需外接一個10K?的多圈電位器進行ADJ校正，即可實現兩線制4-20mA信號的隔離、傳輸和采集控制。

產品最大額定值（長期在最大額定值環境下工作影響產品使用壽命，超過最大值會出現不可修復的損壞。）
Continuous Isolation Voltage （持續隔離電壓） 3KVDC/rms
Vin （輸入信號最大電壓） 32VDC
Junction Temperature （工作環境溫度） - 45℃ ~ + 85℃
Lead Temperature （焊接溫度<10S） +300℃
Output Short to Common （輸出短路時間） 可持續

通用參數
精度、線性度誤差等級 ---------- 0.1，0.2級                                                                                                  回 差 ---------- < 0.5%
輔助電源---------- 無                                                                                                                                      隔 離 ---------- 信號輸入與輸出
工作溫度---------- -20 ~ +70℃                                                                                                                       絕緣電阻 ---------- ≥20M?
工作濕度---------- 10 ~ 90% (無凝露)                                                                                                             耐 壓 ---------- 3KV(60HZ / S)，漏電流 1mA
存儲溫度---------- -20 ~ +70℃                                                                                                                        耐沖擊電壓---------- 3KV， 1.2/50us(峰值)
存儲濕度---------- 10 ~ 95% (無凝露)
