XGY-A靜液壓（耐內壓）試驗夾具耐壓爆破卡具a型密封接頭符合GB/T 6111、GB/T 15560標準，用于熱塑性塑料管管件管道系統（PVC、UPVC、CPVC管材管件、給水用PE管材管件、冷熱水給水用PPR管材管件、PB管材、ABS管材、PE-RT管材、鋁塑復合壓力管）靜液壓（耐內壓）試驗管材試樣端面密封。
適用標準：GB/T 6111、GB/T 15560
技術參數
夾具類型：a型
密封形式：側面密封
材料：不銹鋼304
規格：￠16-￠1400mm
檢測項目：PVC、UPVC、CPVC管材管件、給水用PE管材管件、冷熱水給水用PPR管材管件、PB管材、ABS管材、PE-RT管材、鋁塑復合壓力管）靜液壓（耐內壓）試驗管材試樣端面密封，靜液壓爆破試驗專用夾具。

靜液壓爆破試驗機夾具PVC/PE/PPR管材實驗夾具符合GB/T 6111、GB /T 15560標準，用于熱塑性塑料管材、管件PVC管材管件、UPVC管材管件、PVC-U管材管件、PVC-C管材管件、PE管材管件、PPR管材管件、壓力管道系統長期靜液壓強度試驗及瞬時爆破壓力試驗實驗管材端面密

XGW-A塑料管材夾具a型靜液壓密封夾具符合GB/T 6111標準，側面密封形式，不銹鋼或碳鋼材質，設有排氣閥，半圓鍋狀密封結構。易裝夾、操作方便，密封可靠。規格從Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ90、Φ110、Φ125、Φ140、Φ160、Φ180、Φ200、Φ225、Φ250、Φ315、Φ350 、Φ400、Φ450、Φ500、Φ560、Φ630。

GB/T 6111 A型接頭符合GB/T 6111標準，適用于熱塑性塑料管材、冷熱水給水用聚丙烯PP-R管材、建筑給水用硬聚氯乙烯PVC-U管材、給水用聚乙烯PE管材、無規共共聚丙烯PP-R管材、管件、閥門、塑膠管路、管道系統長期靜液壓強度試驗或短期靜液壓強度試驗以及熱穩定性能試驗、耐壓爆破試驗試樣端面密封。材質：不銹鋼或碳鋼，規格：Φ16-Φ1400，密封形式：側面密封，接頭種類：A型或B型

XGW-A型靜液壓試壓機管材密封卡具從Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ90、Φ110、Φ125、Φ140、Φ160、Φ180、Φ200、Φ225、Φ250、Φ315、Φ350 、Φ400、Φ450、Φ500、Φ560、Φ630。

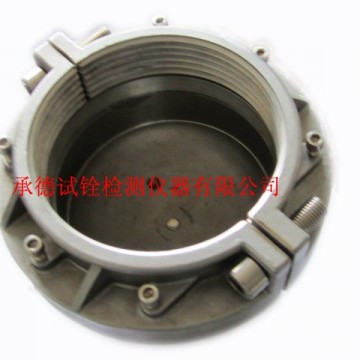

XGY-A型夾具，是管材靜液壓試驗(耐壓爆破試驗)專用夾具（密封接頭），其操作簡單，密封可靠，裝夾方便，是靜液壓試驗(耐壓爆破試驗)的首選夾具（密封接頭）。適用于熱塑性塑料管材管件管道系統（給水、排水用硬聚氯乙烯PVC-U管材管件 、聚乙烯PE管材、聚丙烯PP、PB管材、管件、壓力管道系統、冷熱水用無規共聚聚丙烯PP-R等）試驗試樣端面密封，規格適用于管材直徑16-630mm的塑料管材。特殊規格的管材夾具可定做。夾具材質分為碳鋼和不銹鋼兩種。完全符合GB/T 6111-2018?流體輸送用熱塑性塑料管道系統耐內壓試驗方法?中6.1中密封接頭的規定。

功能：是一種能牢固夾緊管材的Ａ型塑料管材耐壓試驗夾具，是塑料管材耐壓試驗機的關鍵輔具。它是在壓蓋內裝上一個帶開口的彈性卡套，彈性卡套內孔有倒齒并有外錐面，壓蓋有內錐面，當把連接端蓋及壓蓋的螺釘擰緊時，壓蓋的內錐面迫使卡套內縮，使卡套的倒齒嵌入試樣的外壁，把試樣夾緊。連接螺釘不但起到連接端蓋和壓蓋的作用，而且能把卡套壓緊而夾緊試樣。

1.碳鋼夾具結構為：

平底型、易裝卡，

不易泄漏，操作方便。

φ110以上夾具為半圓鍋狀，采用整體精密鑄件，無砂眼、無焊接、易裝夾，安裝成功率可達到100%

2.304不銹鋼夾具：為半圓鍋狀，采用整體精密鑄件，無砂眼、無焊接、易裝夾，安裝成功率可達到100%

3.螺栓、O型圈全部裝配齊全。

4、從種類上分為A型、B型兩種密封夾具。

A 型 :與 試樣剛性連接的密封接頭，但兩個密封接頭彼此不相連接，因此靜液壓端部推力可以傳遞到試樣中。

B 型 :用 金屬材料制造的承口接頭，能確保與試樣外表面密封，且密封接頭通過連接件與另一密封接頭相連，因此靜液壓端都推力不會作用在試樣上。這種封頭可由一根或多根金屬拉桿組成，且試樣兩端在縱向能自由移動，以免試樣由于受熱膨脹而引起彎曲變形。

密封接頭除夾緊試樣的齒紋外，任何與試樣表面接觸的銳邊都需修整。密封接頭的組成材料不能對試樣產生不良影響。

一般來說，由于管材的形變應力的不同，采用B型封頭的破壞時間比采用A型封頭的破壞時間短

如無一定的預防措施，當試樣在低于試驗溫度的環境下組裝，B型封頭易使試樣彎曲變形。

根據 GB /T 18252-2000評價管材或管件材料性能的試驗中，除非在相關標準中有特殊規定，否則應選用A型封頭。

仲裁試驗采用A型密封接頭。

5、從管子規格上分：￠16-￠630mm, ￠16、￠20、￠32、￠40、￠50、…￠630mm.

6、管材夾具一端配有排氣閥（M10螺栓配組合墊）M10螺栓用于管材靜液壓試驗或爆破試驗時，把管子內的空氣排凈。進水端為M12X1.25直通接頭。

7、本夾具（大規格）采用半圓鍋狀密封結構，設計合理，密封效果好，靜液壓或水壓試驗最合理的塑料管材封堵裝置。結構簡單，組裝方便。

材質：不銹鋼304不銹鋼管材靜液壓夾具或碳鋼夾具

加工方式：碳鋼材質為機械加工，不銹鋼材質為機械加工和鑄造相結合

規格：從從Φ16 ，Φ20， Φ25， Φ32 ，Φ40， Φ50， Φ63， Φ75， Φ90， Φ110，Φ125，Φ140，Φ160，Φ180，Φ200，Φ225，Φ250，Φ280，Φ315，Φ355，DN400，Φ450，Φ500，Φ560，Φ630，Φ710，Φ800，Φ900，Φ1000，Φ1200到Φ1400，，另外特殊規格的管材試樣夾具可以定做。
